Программирование видеоадаптеров


Предварительная установка горизонтальной развертки (Preset Row Scan Register - PRSR) (индекс8)


Регистр позволяет в текстовых режимах выполнить плавную вертикальную свертку текста на экране монитора. В графических режимах регистр должен содержать нулевое значение.

D4-D0    Биты предварительной установки строчной развертки. Эти биты определяют номер линии развертки, начиная с которой начинают отображаться символы (рис. 8.1). Как видно из рисунка самая верхняя строка текста отображается только частично. Вы можете плавно перемешать изображение на экране увеличивая или уменьшая значение этих битов.

D6-D5    Биты управления побайтовой сверткой. Используются видеоадаптерами VGA и SVGA. Биты D6 D5 являются двумя дополнительными битами регистра горизонтального панорамирования контроллера атрибутов и позволяют сдвигать изображение на экране более чем на 8 пикселов.

D7    Не используется.

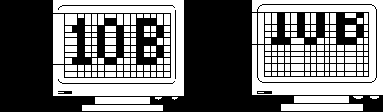

Рисунок 4.1 иллюстрирует использование регистра предварительной установки горизонтальной развертки для вертикальной свертки содержимого экрана. В левой части рисунка показано начальное состояние экрана монитора, когда биты D0-D4 регистра PRSR содержит нулевые значения. Справа представлен экран монитора после увеличения значения регистра PRSR до трех. Изображение на экране сдвигается на три пиксела вверх, в результате чего часть верхней строки пропадает.

PICTURE._FIG_32.PCX;6";4.308";PCX

Рисунок 4.1   Плавная свертка экрана

После установки режима работы видеоадаптера регистр PRSR содержит нулевое значение.
